Паспорт на станок 1В225-6, Электронная версия (Скан-копия)

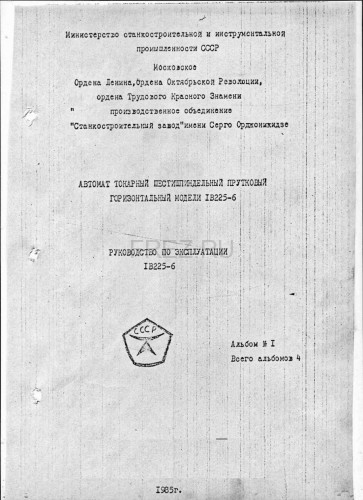

Паспорт на автомат токарно шестишпендильный прутковый горизонтальный 1В225-6
Завод изготовитель: Станкостроительный завод имени Серго Орджоникидзе
Год документации: 1985 г
Кол-во стр в документации по содержанию: 227 стр.

Комплект документации
1.Руководство по эксплуатации - 192 стр.
2.Электрооборудование - 21 стр.
3.Свидетельство о приемке - 14 стр.

1.Руководство по эксплуатации - 1В225-6.00.000РЭ
Содержание
1.Общие сведения об изделии

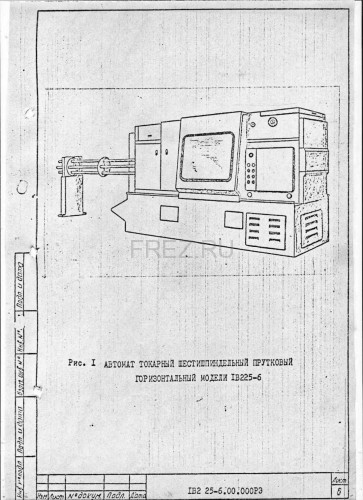

-Общий вид автомата
2.Основные технические характеристики и данные
Техническая характеристика
Техническая характеристика электрооборудования
Техническая характеристика системы смазки
Техническая характеристика системы охлаждения
-Шпиндель
3.Комплект поставки
4.Указание мер безопасности
5.Состав изделия
6.Устройство и работа автомата и его составных частей
-Расположение составных частей станка
-Расположение органов управления
Перечень органов управления
Принцип работы автомата
Общая компановка автомата и описание основных составных частей
-Станина
-Траверса
-Расположение кривых на барабане и дисках продольного распределительного вала
-Механика поворота шпиндельного барабана
-Барабан шпиндельный
-Механизм зажима прутка
-Коробка передач
-Коробка приводов
-Противоперегрузочный механизм
-Расположение кривых на дисках поперечного распределительного вала
-Задняя стойка шпиндельного барабана
-Механизм контроля окончания прутка
-Привод быстрого сверления
-Привод нарезания резьбы метчиком и гребёнкой
- Привод нарезания правой резьбы самооткрывающимся инструментом
-Примерное расположение кулачков переключения фрикциона при нарезании резьбы несамооткрывающимся инструментом
-Примерное расположение кулачков подачи резьбонарезного приспособления
-Поперечные суппорты
-Фиксация шпиндельного барабана
-Регулировка механизма фиксации шпиндельного барабана
-Контроль величины переброса шпиндельного барабана
-Схема подъёма барабана
-Упор материала
-Жёсткие упоры поперечных суппортов
-Продольный суппорт
-Стойки инструментальные
-Шпиндель инструментальный
Основные движения в автомате
-Кинематическая схема
-Схема привода поперечных суппортов с постоянными кривыми
-Схема привода продольного суппорта
-Схема привода стоек с независимой подачей
-Схема фиксации шпиндельного блока
-Привод механизма зажима детали
-Привод подачи материала
-Схема привода упоров материала
Перечень к кинематической схеме
7.Электрооборудование
8.Смазочная система
-Схема смазки принципиальная
-Карта смазки станка
Циркуляционная система смазки
Периодическая система смазки
Перечень применяемых смазочных масел
Перечень элементов смазки
Перечень точек смазки
Указания по регулировке и эксплуатации системы смазки
Перечень возможных неисправностей в системе смазки, причины и методы их устранения
8а.Система охлаждения
-Схема охлаждения
9.Порядок установки
Распаковка
Транспортирование
-Порядок транспортировки
-Установка станка
Удаление антикоррозийных покрытий
Монтаж
Подготовка к первоначальному пуску
Первоначальный пуск
10. Порядок работы
Введение
Циклограмма. Настройка работы циклограммы автомата в соответствии с циклограммой
Механика автомата
Таблицы длительности цикла обработки детали
Таблица подач поперечных суппортов
Таблица подач продольного суппорта
Таблица подач независимых стоек
Таблица частоты вращения быстросверлильного шпинделя
Таблица частоты вращения резьбонарезного шпинделя (правое вращение)
Таблица частоты вращения резьбонарезного шпинделя (левое вращение)
Таблица подач резьбонарезного приспособления
Настройка, наладка и режим работы
Сменные зубчатые колёса резьбонарезного цепи скоростей и цепи подач
Сменные зубчатые колёса резьбонарезного приспособления
Сменные зубчатые колёса быстросверлильного приспособления
-Колесо зубчатое главного движения и цепи подач
-Колесо зубчатое резьбонарезного приспособления
-Зубчатое колесо
Наладочные характеристики автомата
-Наладочная характеристика продольного суппорта
-Наладочная характеристика инструментальных стоек независимой подачи
-Наладочная характеристика поперечных суппортов
Наименование работ, выполняемых в отдельных позициях автомата
-Цанга подающая
-Цанга зажимная
-Кольцо направляющее
11.Характерные неисправности и методы их устранения
12.Особенности разборки и сборки при ремонте
13. Материалы по запасным частям
-Схема расположения подшипников
Введение
Перечень к схеме расположения подшипников
Перечень покупных деталей. Ремни и цепи
Перечень чертежей запасных деталей
14. Свидетельство о приемке и консервации
15. Указания по эксплуатации
16. Гарантийные обязательства

Электрооборудование -1В225-6.00.000РЭ1
1.Общие сведения
-Расположение органов управления на пультах
-Расположение электрооборудования на станке
2.Первоначальный пуск
3.Описание работы
4.Защита и блокировки
5.Указания о монтаже
6.Чертежи, прилагаемые к руководству по эксплуатации
-Схема электрическая принципиальная -1В225-6.96.000-1Э3
-Электрооборудование станка. Схема электрическая соединений -1В225-6.96.000-1Э4
-Электрошкаф. Схема электрическая соединений -1В225-6.92.000-1Э4
