Чертежи на токарный станок 1К62, 1 чертеж (Электронная скан-копия)

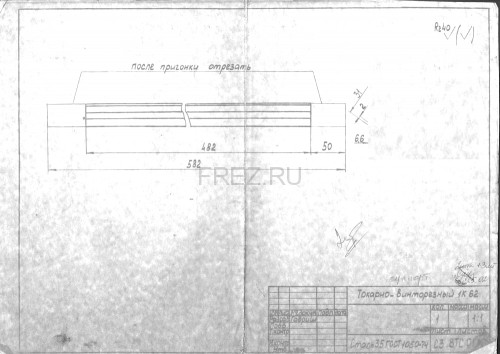

Чертежи на токарный станок 1К62
Чертеже в комплекте: 32 шт
Все чертежи в формате PDF

Задняя бабка
1.9.1.1.Болт
1.9.1.2.Болт зажимной
1.9.1.3.Болт специальный
1.9.1.4.Гайка
1.9.1.5.Гайка специальная
1.9.1.6.Гайка зажимная 1.9.1.7.Клин
1.9.1.8.Коромысло
1.9.1.9.Пиноль
1.9.1.10.Плита
1.9.1.11.Прижим 1
1.9.1.12.Прижим 2
1.9.1.13.Шатун

Коробка скоростей
1.9.2.1.Вилка
1.9.2.2.Сухарь
1.9.3.Станина
1.9.3.1.Вал ходовой
1.9.3.2.Винт ходовой
1.9.3.3.Винт ходовой 1
1.9.3.4.Рейка

Суппорт
1.9.4.1.Винт М16
1.9.4.2.Втулка
1.9.4.3.Гнездо
1.9.4.4.Клин
1.9.4.5.Клин 1
1.9.4.6.Клин 3
1.9.4.7.Пружина
1.9.4.8.Фиксатор
1.9.4.9.Эксцентрик

Фартук
1.9.5.1.Блок-шестерня
1.9.5.2.Гайка
1.9.5.3.Рамка откидная - защитный экран
