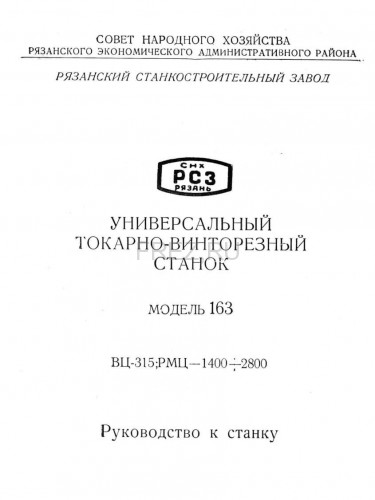

Паспорт на станок 163 (Рязань), Электронная версия (Скан-копия)

Паспорт на станок 163 г Рязань

Завод изготовитель: Рязанский станкостроительный завод
Год документации: 1959,1961

Руководство по эксплуатации
Содержание
Паспорт и руководство по эксплуатации
1.Назначение и область применения станка
2.Распаковка и транспортировка станка
-Указания по распаковке и транспортировке
-Схема транспортировки станка
3.Фундамент станка, монтаж, установка
-Указания по установке станка
-Установочный чертёж
4.Паспорт станка

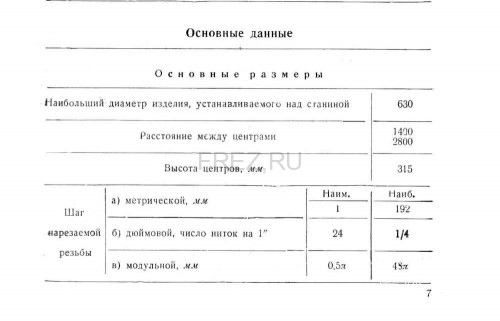

-Общие сведения, основные данные, характеристика узлов, дополнительные данные о станке
-Общий вид станка
-Спецификация органов управления станка
-Габарит рабочего пространства. Посадочные и присоединительные базы станка.
-Механика главного движения
-Механика подач
-Таблица нарезаемых резьб
-Сведения о ремонте станка
-Изменения в станке
5.Краткое описание конструкции и работы станка
-Спецификация основных групп станка
-Список шестерён станка, корригированных сдвигом инструмента
-Кинематическая схема станка
-Спецификация зубчатых и червячных колёс, червяков винтов и гаек
-Описание кинематической схемы станка
-Специфические особенности отдельных узлов
-Схема расположения подшипников
-Спецификация подшипников качения
6.Электрооборудование станка
-Принципиальная электросхема
-Условные обозначения на принципиальной электросхеме
-Монтажная электросхема
-Монтажная схема панели электрошкафа
-Размещение электрооборудования на станке
-Описание электросхемы станка
-Указания по эксплуатации и обслуживанию электрооборудования станка
-Спецификация электрооборудования
7.Смазка станка
-Указания по обслуживанию смазочной системы станка
-Схема смазки
-Спецификация к схеме смазки
8.Подготовка станка к первоначальному пуску, первоначальный пуск и указания по технике безопасности.
9.Настройка и наладка станка и режимы работы
10.Регулирование станка и устранение нарушений в нормальной работе
Приложение.
1.Акт приёмки
2.Ведомость комплектации станка
3.Материалы по запасным деталя
